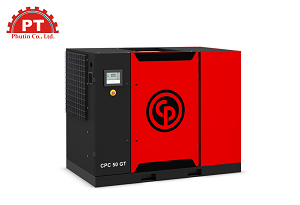

시카고 피너마틱 스크류 공기 압축기

시카고 피너매틱 스크류 에어 컴프레서

시카고 피너매틱 스크류 컴프레서는 모든 작업 요구 사항을 충족할 수 있는 고성능이며 내구성이 있는 에어 컴프레서입니다. 이 제품은 생활 및 실험실의 다양한 분야에서 널리 사용됩니다. 이 컴프레서에 대한 일반적인 질문은 다음과 같습니다:

시카고 피너매틱 스크류 컴프레서의 장점은 무엇인가요?

시카고 피너매틱 스크류 에어 컴프레서의 특징과 내구성은 어떻게 되나요?

스크류 에어 컴프레서의 사양은 어떻게 되나요?

이 문서에서는 이러한 모든 질문에 대답하겠습니다.

시카고 피너매틱 스크류 에어 컴프레서의 구조

• 전동 모터와 커플링: 대부분의 스크류 컴프레서는 3상 모터를 사용하여 전기 에너지를 기계 에너지로 변환합니다.
• 밸브: 압축 공기의 유량을 기계로 조절합니다.
• 일방향 밸브: 가스가 한 방향으로만 흐를 수 있도록 하며, 압축 공기의 배출구에 설치됩니다.
• 오일 스톱 밸브: 기계가 작동하지 않을 때 압축기 헤드에서 모터로 기름이 흘러가는 것을 방지합니다.
• 최소 압력 밸브: 오일 탱크에서 최소 압력을 유지하며 체크 밸브와 유사한 기능을 합니다.
• 온도 조절 밸브: 냉각기에 오르는 윤활제의 양을 조절합니다.
• 솔레노이드 밸브: 흡입 목부를 열고 닫습니다.
• 안전 밸브: 단락 및 화재로부터 기계를 안전하게 보호합니다.
• 오일 탱크 및 오일 분리기: 엔진 오일을 저장하고 압축 공기에서 기계 오일을 제거하여 공기 품질을 보장합니다.
• 오일 회수 파이프라인: 여과 과정 후 남은 오일을 분리하는 필터와 함께 바닥에서 오일을 수집합니다.
• 오일 필터: 오일 내의 먼지를 여과하며, 오일 탱크와 스크류 사이에 설치됩니다.
• 주 필터: 모래, 자갈, 먼지 등이 기계에 미치는 영향을 제한합니다.
• 냉각기: 압축 공기를 컨테이너에서 방출하기 전에 냉각합니다.
• 오일 냉각기: 오일과 압축 공기를 모두 냉각하며, 냉각기 옆에 위치합니다.
• 냉각 팬: 오일과 압축 공기 냉각기 주위로 공기를 불어넣습니다.
• 압력 센서: 펌프를 정격 압력 범위 내에서 작동하도록 제어합니다.
• 온도 센서: 기계의 온도를 측정하고 너무 높을 경우 경고를 제공합니다.
• 과부하 센서: 단락, 화재 및 오작동으로부터 기계를 보호합니다.
• 스위치, LCD 제어 화면, 보호 커버 등과 같은 기타 부품들.

시카고 피너매틱 스크류 에어 컴프레서의 작동 원리

작동 메커니즘: 양의 회전 메커니즘을 사용하여 하단에서 상단으로, 바깥쪽에서 안쪽으로 비틀어서 높은 압력을 생성합니다. 두 개의 축을 중심으로 연속적인 부피 변화를 기반으로 작동하며, 큰 축과 작은 축으로 구성됩니다.

스크류 에어 컴프레서 시스템의 컴프레서 헤드에는 2개의 스크류, 1개의 주축 및 1개의 보조축이 있습니다. 이 두 축은 서로 맞물리는 치아 홈을 가지고 있습니다. 두 축 사이의 치아 수는 1~2개의 치아로 차이가 납니다.

에어 컴프레서가 시작되면 기어 쌍이 분리되어 기어의 중간 공간이 크게 형성됩니다. 이 공간은 흡입구와 연결되어 공기로 채워집니다. 가스 챔버가 완전히 팽창되고 가스 부피가 최대치에 도달하면 공기 흡입 과정이 중지됩니다.

축이 빠른 속도로 회전할 때, 공기는 흡입구를 통해 하우징으로 흡입되고 두 축 사이의 공기 강간에 직접 들어갑니다. 이 공간은 기어의 조여짐으로 인해 좁아지며, 가스 부피가 감소하고 압력이 증가합니다. 배출구에 체크 밸브가 설치되어 압축 공기의 역류를 방지하고 누설을 제한합니다.

스크류 에어 컴프레서의 응용 분야

• 산업 전자 산업: 스크류 에어 컴프레서에서 나오는 압축 공기는 전자 부품의 제조 및 조립에 사용됩니다.
• 제조 산업: 압축 공기는 자동화 장비를 제어하는 데 사용됩니다.
• 건설 산업: 콘크리트 믹서를 사용할 수 없는 상황에서 콘크리트를 운반하고 분사하기 위해 압축 공기를 제공합니다.
• 광업 산업: 광산, 터널 등에 산소를 함유한 깨끗한 압축 공기를 공급하여 작업자들에게 사용합니다.
• 의료 산업: 의료 장비를 건조하고 살균하며, 약물을 건조하며, 생화학 실험실에서 이상적인 환경을 조성하며, X-선 기계와 같은 장비에 압축 공기를 공급합니다.

스크류 에어 컴프레서의 사양

CPN 스크류 에어 컴프레서

• 소음 수준: 70-80 dB(A)
• 탱크: 200, 270, 또는 500 리터
• 유량: 220 - 1631 리터/분
• 전력: 3-20 hp / 2.2-15 kW
• 작동 압력: 8 - 13바
• 무게: 115 - 354 kg

CPM 스크류 에어 컴프레서

• 소음 수준: 61-71 dB(A)
• 탱크: 0, 200, 270, 500 리터
• 유량: 240 - 1860 리터/분
• 전력: 3-20 hp / 2.2-15 kW
• 작동 압력: 8 - 13바
• 무게: 99 - 360 kg

CPA-CPB-CPBg 스크류 에어 컴프레서

• 전력: 7.5-50hp/5.5-37 kW
• 작동 압력: 7.5 - 13바
• 무게: 251 - 905 kg
• 유량: 520 - 6100 리터/분
• 탱크: 0, 200, 270, 500 리터
• 소음 수준: 66-77 dB(A)

CPVS-CPVSd 스크류 에어 컴프레서

• 소음 수준: 69-77 dB(A)
• 탱크: 0, 200, 270, 500 리터
• 유량: 300 - 6000 리터/분
• 전력: 10-50hp/7.5-37 kW
• 작동 압력: 5.5 - 12.5바
• 무게: 280 - 925 kg

시카고 피너매틱 스크류 컴프레서의 장점

• 흡입 밸브가 없으며, 푸시 밸브를 사용합니다.
• 균일하고 높은 유량을 제공합니다.
• 작고 컴팩트하며 내구성이 뛰어난 디자인입니다 (두 개의 회전 스크류가 본체와 접촉하지 않습니다).
• 외부 쉘은 내구성이 높고 방수 및 방진 기능을 갖춘 금속으로 제작되어 내부 구성
