헤르츠 스크류 공기 압축기

허츠 스크류 공기 압축기

허츠 스크류 공기 압축기는 사용하기 쉽도록 설계되어 많은 목적으로 점차 인기를 얻고 널리 사용되고 있습니다. 또한, 제품은 다른 제품군에는 없는 많은 뛰어난 장점을 가지고 있습니다. 그 장점은 무엇일까요? 자세한 내용은 아래 기사를 참조해 주세요.

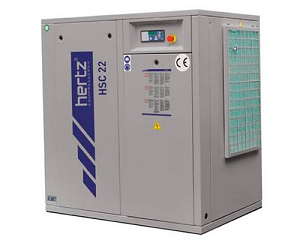

허츠 스크류 공기 압축기 시리즈

• 프레콘 플러스 시리즈
• 프레콘 HPR 시리즈
• HPR D 시리즈
• HGS-HSC 시리즈
• HSC D 시리즈
• HRSC 시리즈

허츠 스크류 공기 압축기 구조

기계의 엔진 부품

• 엔진은 스크류 공기 압축기의 영혼입니다. 포함된 부품은 압축기 헤드 어셈블리, 전동 모터, 커플링 세트입니다.
• 공기 압축기 헤드(모터, 벨트, 기어, 스크류)는 스크류 공기 압축기의 공기 압축을 보장하는 역할을 합니다.
• 스크류는 1개의 주축, 1개의 보조축(1개의 큰 축과 1개의 작은 축)으로 구성되며 서로 일치하는 치아를 가지고 있습니다.
• 전동 모터와 커플링은 전기 에너지를 기계 에너지로 변환하는 데 도움을 줍니다. 대부분의 스크류 압축기는 3상 모터를 사용합니다.

스크류 공기 압축기의 밸브 시스템

• 이는 어떤 공기 압축기에도 빠질 수 없는 부분입니다.
• 흡입 밸브는 압축된 공기 유입을 조절하는 역할을 합니다.
• 출구의 일방향 밸브는 기체가 처음부터 미리 정해진 방향으로만 이동할 수 있도록 돕습니다.
• 오일 스톱 밸브는 기계가 작동하지 않을 때 압축기 헤드에서 모터로 오일이 유출되는 것을 방지합니다. 이 밸브는 압축기 헤드 어셈블리의 아래에 위치합니다.
• 최소 압력 밸브(거의 체크 밸브와 같은 기능)는 오일 탱크에서 최소 압력을 유지하는 데 도움을 줍니다.
• 온도 조절 밸브는 오일의 양을 조절하는 데 도움을 줍니다.
• 솔레노이드 밸브는 개폐 작업을 수행합니다.
• 안전 밸브는 전원원으로 인한 화재와 같은 사고로부터 기계를 안전하게 보호합니다.

윤활유 관련 부품

• 오일 회수 관은 아래에서 오일을 모으고, 오일 분리 과정 이후 남은 오일을 여과하고 분리하는 데 도움을 줍니다.
• 오일 필터는 오일 탱크와 스크류 사이에 설치되어 오일 내의 먼지와 불순물을 여과합니다.
• 주 필터는 기계 내부의 먼지와 불순물의 영향을 최소화하는 데 도움을 줍니다.

스크류 공기 압축기의 냉각 시스템

• 냉각 요소는 압축된 공기가 용기를 떠나기 전에 온도를 낮추는 데 도움을 줍니다.
• 냉각 팬은 오일 및 압축된 공기 냉각기 주위로 공기를 불어넣습니다.
• 온도 센서는 기계의 온도를 측정하고 온도가 너무 높을 경우 경고를 제공합니다.
• 과부하 센서(릴레이)는 기계를 전기 화재로부터 보호하기 위해 설치됩니다.
• 압력 센서는 기계가 정격 압력 범위 내에서 작동하도록 제어합니다.
• 또한, 허츠 스크류 공기 압축기의 구조에는 스위치, 제어 스크린 등의 다른 부품도 있습니다.

허츠 스크류 공기 압축기의 작동 원리

스크류 공기 압축기의 원리는 축이 회전할 때 공기 부피를 변화시키는 것입니다.

작동 중에 두 개의 스크류가 회전하여 스크류와 압축 챔버의 클리어런스 부피를 작게 만듭니다. 이로써 압축된 공기가 생성됩니다.

오일 스크류 공기 압축기의 작동 원리

오일과 기체 혼합물이 저장소로 이동됩니다. 여기서 오일 스크류 공기 압축기의 작동 과정은 다음과 같이 진행됩니다:

• 오일을 여과하고 분리하여 오일을 오일 쿨러를 통해 다시 공기 압축기로 밀어넣고 작업을 계속합니다.
• 압축된 공기는 오일 분리 필터, 최소 압력 밸브, 공기 쿨러를 거쳐 압축 공기를 사용해야 하는 장비로 출력됩니다.

무오일 스크류 공기 압축기의 작동 원리

공기 라인: 공기는 입구 밸브를 통해 1단 압축기로 이동하여 2-2.5 바의 압력을 가지게 되고, 2단 압축기 중간 라디에이터를 거쳐 8-9 바의 압력을 가지게 됩니다. 공기 라디에이터를 거쳐 청정한 공기가 100%로 배출됩니다.

오일 라인: 오일 탱크, 오일 쿨러, 오일 필터, 압축기 헤드의 베어링, 전달 기어를 윤활하고 다음 과정을 위해 오일 탱크로 돌아갑니다.

허츠 스크류 압축기의 응용 분야

제조 산업에서의 응용:

• 삼성 폰 케이스에 도포하는 로봇 팔에 스팀을 생성합니다. 해양 페인트와 같은 금속 표면에 도포하는 데 사용됩니다.
• 알루미늄 바의 절단을 제어하기 위해 압축 공기를 사용합니다.
• 제품의 유통 기한을 연장하기 위해 진공 포장을 생산합니다.

오토바이, 자동차, 자전거 유지 보수에서의 공기 압축기 응용:

• 오토바이와 자동차를 세척한 후 건조합니다.
• 바퀴에 공기를 충전하기 위해 공기 흡입 건과 협력합니다...

광업 산업:

• 무오일 공기 압축기는 광부들을 위해 산소가 함유된 압축 공기를 광산으로 분출할 수 있습니다.
• 주로 공기 드릴 등의 공기 도구와 함께 사용됩니다.

식품 및 음료 산업:

• 용기와 금형을 청소하는 데 사용됩니다.
• 자동 생산 장비의 유량 제어, 포장, 충전을 완료합니다.
• 와인, 맥주 등의 발효, 고압 용기를 분출하여 플라스틱 병, 플라스틱 용기 등을 생성합니다.

교통 분야에서의 공기 압축기 응용:

• 고속 철도, 기차, 트램, 지하철 등의 차량 제동 시스템에 사용됩니다.
• 열차의 문 개폐에 사용되어 기차 트랙을 조정합니다.

허츠 스크류 공기 압축기의 장점

• 최대 100%까지 가능한 고순도 압축 공기 스트림을 생성합니다. 생성된 오일 가스는 오일, 불순물 등과 혼합되지 않습니다.
• 압축기의 예비 부품 및 주기적인 오일 교환 비용이 낮습니다.
• 오버홀 압축기 헤드를 교체할 필요 없이 스크류 베어링 세트만 교체하면 됩니다.
• 낮고 안정적인 온도 수준을
